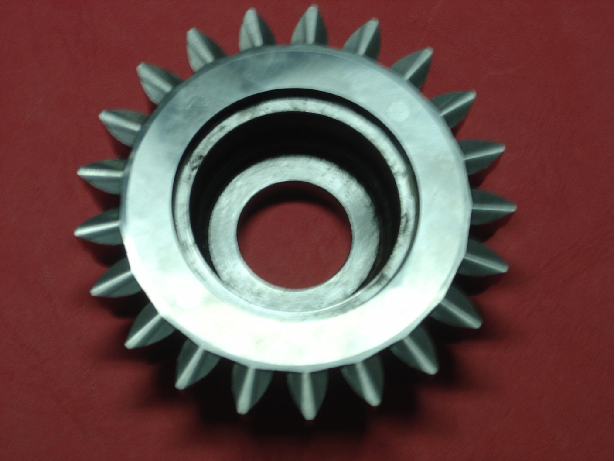

一、成果名称：新构形法高精度硬齿面插齿刀

二 、成果简介：

    采用一种拱形凸曲面-锥基波形面作为插齿刀前刀面，锥基波形前刀面使插齿刀刀齿侧刃获得较大主剖面负前角，在保证插齿精度的同时，能有效提高插齿刀抗崩刃能力及斜角切削能力。采用新构形高精度硬齿面插齿刀精插削硬齿面齿轮，齿轮齿形精度高、齿部表面完整性好。填补了国内高精度硬齿面内齿轮、人字表齿轮、双联（三联）及

带台肩齿轮齿部精密插齿加工技术的空白。

三、主要技术指标：

    对硬度 HRC60 的硬齿面齿轮，加工精度达到 6～7 级（GB10095-88）；

    不低于传统硬质合金插齿刀加工效率，刀具使用寿命至少提高一倍。

四、应用范围：

    本成果研究的新构形高精度硬齿面插齿刀用于硬齿面齿轮精密插齿加工，其应用领域广泛，如汽车变速器用硬齿面齿轮的精密插齿加工，以及高速重载设备齿轮传动机构中所用硬齿面齿轮的精密插齿加工。
